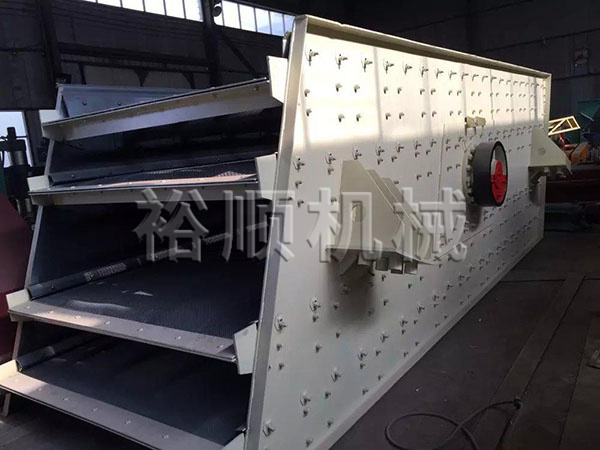

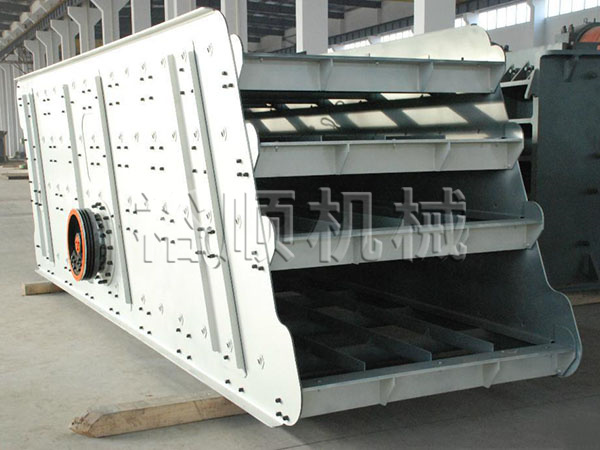

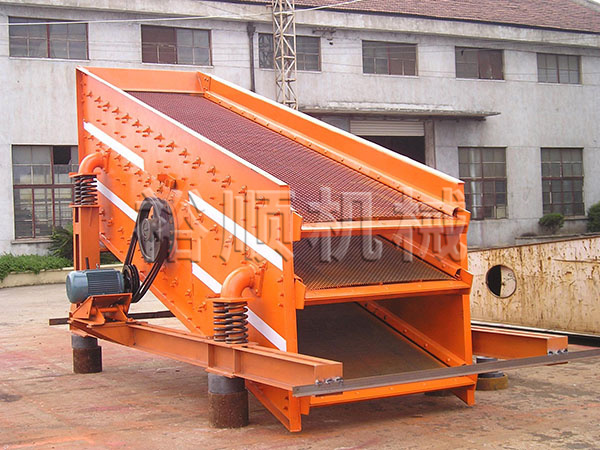

圓振動篩是一種做圓形振動、多層數、新型振動篩，采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多.

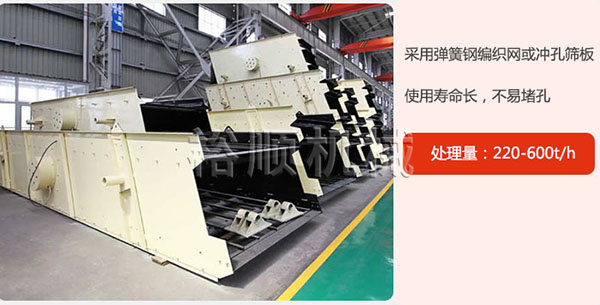

圓振動篩簡介：
圓振動篩根據軸承鏈接方式的不同可以分為YA和YK兩種，型號不同，處理量也不一樣，應用行業也不同，由于運動軌跡為圓而得名，簡稱圓振篩。圓振動篩是一種做圓形振動、多層數、新型振動篩，采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，該振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。

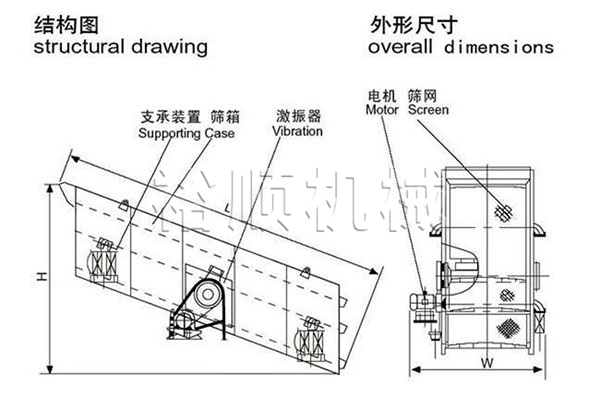

圓振動篩的組成：
圓振動篩主要由偏心塊激振器、篩箱、電動機、減振裝置及底座等組成。篩箱由篩框、篩板（網）、襯板（網）等組成。減振系統由彈簧、卡箍和支承座等組成。

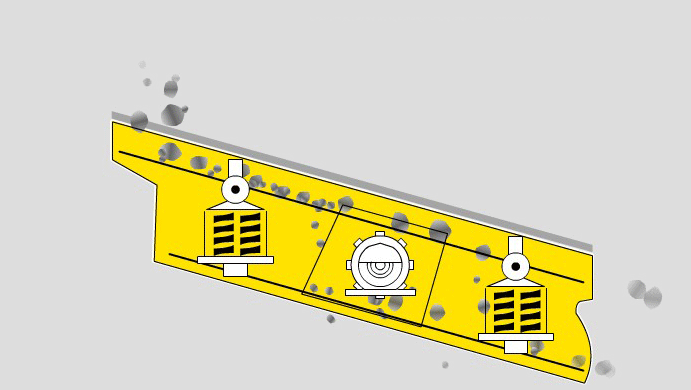

圓振動篩的工作原理：
電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，傾斜篩面上的物料在受到篩箱傳給的沖量下而產生連續的拋擲運動，在此過程中，小于篩孔的顆粒物料通過篩網透篩，從而達到分級的目的。
圓振動篩特點：
1、結構新穎簡單，質量可靠，技術參數先進，處理能力大，篩分效率高。
2、采用振動電機作為激振源，使用維修方便。
3、采用彈簧鋼編織篩網或沖孔篩板，使用壽命長，不易堵孔。
4、篩機采用橡膠彈簧減振，與金屬彈簧比，具有噪音小，壽命長，過共振動區平穩、篩機各支點動負荷小等優點。
5、圓振動篩使用環槽鉚釘聯接，堅固耐用;此外采用了輪胎聯軸器，篩機橫梁與篩箱部分使用高強度螺栓，柔性連接，使篩機運行平穩，且部件通用性強，維修快捷方便。
6、該產品采用了小振幅、高頻率、大傾角設計結構、電耗低、篩機篩分效率高、處理能力大。
7、配置多樣、應用行業廣。多種篩分輔助配置，更多地理解客戶個性化的篩分需求，滿足不同行業的需求，達到篩分目的。
圓振動篩使用行業及物料：
化工行業：樹脂、涂料、工業藥品、化妝品、油漆、中藥粉等的篩分。
食品行業：糖粉、淀粉、米粉、奶粉、蛋粉、食鹽、豆?jié){、醬油、果汁等。
金屬、冶金礦業：鋁粉、鉛粉、銅粉、合金粉、研磨粉、電解銅粉、焊條粉末、礦石、二氧化錳、電磁性材料、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。
YK型號：
|
型號 |
篩面 |
給料粒度 |
處理量 |
振頻 |
雙振幅 |
電動機 |
每支點動負荷 |
總重 |
||||||
|
層數 |
面積 |
傾角 |
篩孔 |
結構 |
型號 |
功率 |
工作時 |
啟停機時 |
||||||
|
YK1430 |
1 |
4.2 |
15 |
3-100 |
沖孔、聚胺酯 |
≤200 |
18-375 |
970 |
7-10 |
Y160M-6 |
7.5 |
±800 |
±6400 |
3612 |
|
YK1845 |
1 |
6 |
21-438 |
970 |
Y180L-6 |
15 |
±1000 |
±8000 |
4664 |
|||||
|
YK2050 |
1 |
8.1 |
23-479 |
970 |
Y180L-6 |
15 |
±1200 |
±9600 |
5426 |
|||||
|
YK2445 |
1 |
10.5 |
26-542 |
970 |
Y200L-6 |
18.5 |
±1200 |
±9600 |
6232 |
|||||
|
YK2450 |
1 |
12 |
≤200 |
31-646 |
970 |
Y200L-6 |
22 |
±1800 |
±9600 |
7000 |
||||
|
YK2460 |
1 |
14.4 |
≤200 |
31-646 |
970 |
Y225M-6 |
30 |
±1800 |
±14400 |
8490 |
||||
|
YK3060 |
1 |
18 |
≤200 |
39-813 |
980 |
Y225M-6 |
30 |
±2400 |
±19200 |
10510 |
||||
|
YK3660 |
1 |
21.6 |
≤200 |
47-976 |
980 |
Y250M-6 |
37 |
±4000 |
±32000 |
14900 |
||||
|
2YK1430 |
2 |
4.2 |
≤200 |
18-375 |
970 |
Y180L-6 |
15 |
±1200 |
±9600 |
5500 |
||||
|
2YK1638 |
2 |
6 |
≤200 |
21-438 |
970 |
Y200L-6 |
18.5 |
±1600 |
±12800 |
7000 |
||||
|
2YK1845 |
2 |
8.1 |
≤200 |
23-479 |
970 |
Y200L-6 |
22 |
±2000 |
±16000 |
8300 |
||||
|
2YK2050 |
2 |
10 |
≤200 |
26-542 |
980 |
Y225M-6 |
30 |
±2400 |
±19200 |
9800 |
||||
|
2YK2450 |
2 |
12 |
≤200 |
31-646 |
980 |
Y225M-6 |
30 |
±3200 |
±25600 |
10500 |
||||
|
2YK2460 |
2 |
14.4 |
≤200 |
31-646 |
980 |
Y225M-6 |
30 |
±3200 |
±25600 |
11210 |
||||
|
2YK3060 |
2 |
18 |
≤200 |
31-646 |
980 |
Y250M-6 |
37 |
±4400 |
±35200 |
15800 |
||||
YAYA型號：
|
型號 |
給料粒度 mm |
處理量 t/h |
雙振幅 mm |
配用電機 |
單點動負荷 N |
大動負荷 N |
外形尺寸 長×寬×高 |
|
|
型號 |
功率Kw |
|||||||
|
YA-1236 |
<200 |
70-250 |
|
Y160M-4 |
11 |
±802 |
±4008 |
3757×2364×2465 |
|
YA2-1236 |
<200 |
70-250 |
Y160M-4 |
11 |
±802 |
±4008/ |
3757×2364×2465 |
|
|
YA-1536 |
<400 |
200-650 |
|
Y160M-4 |
11 |
±931 |
±4665 |
3757×2670×2437 |
|
YA1-1536 |
<400 |
200-650 |
Y160L-4 |
15 |
±931 |
±4665 |
3757×2715×2437 |
|
|
YA-1236 |
<400 |
250-750 |
|
Y160M-4 |
11 |
±980 |
±4900 |
3757×2975×2437 |
|
YA2-1236 |
<400 |
250-750 |
Y160L-4 |
15 |
±980 |
±4900 |
3757×3020×2437 |
|
|
YA-1236 |
<400 |
300-850 |
9-11 |
Y160L-4 |
15 |
±928 |
±4640 |
4331×3020×2700 |
|
YA1-1236 |
<400 |
300-850 |
Y160L-4 |
15 |
±928 |
±4640 |
4331×3020×2700 |
|
|
YA-1236 |
<400 |
400-950 |
Y160L-4 |
15 |
±1392 |
±6958 |
4904×3020×2943 |
|
|
YA2-1236 |
<400 |
400-950 |
Y160L-4 |
15 |
±1392 |
±6958 |
4904×3020×2943 |
|
|
YA-1236 |
<400 |
450-1150 |
|
Y180M-4 |
15 |
±2889 |
±14445 |
4945×3423×3501 |
|
YA2-1236 |
<400 |
450-1150 |
Y180L-4 |
18.5 |
±2889 |
±14445 |
4945×3463×3501 |
|
|
YA-1236 |
<400 |
550-1350 |
|
Y200L-4 |
22 |
±2889 |
±14445 |
6116×3619×3849 |
|
YA2-1236 |
<400 |
550-1350 |
Y200L-4 |
30 |
±2889 |
±14445 |
6116×3619×3849 |
|
|
YA-1236 |
<400 |
600-1400 |
|
Y200L-4 |
30 |
±2889 |
±14445 |
6091×3925×3846 |
|
YA2-1236 |
<400 |
600-1400 |
Y200L-4 |
30 |
±2889 |
±14445 |
6091×3925×3846 |
|
